焊接

焊接场镜的主要技术参数有：工作波长、入射光瞳、扫描范围 和聚焦光斑直径。

工作波长：主要看激光器的波长，场镜的镜片是在给定的激光波长镀膜。如果不在给定的波长范围内使用场镜，场镜可能会被激光烧坏或所需要的激光透过率很低。

射光瞳：也叫最大入射光斑。如使用的是单片镜，反射镜置于入射光瞳的地方，最大可用光束的直径等于入射光瞳的直径。入射光瞳越大，通过聚焦镜聚焦出来的聚焦光斑直径越小，所以在要求打标特别精细的场合，我们会考虑使用入射光瞳大一些的场镜，如精细打标和振镜式焊接。

扫描范围：场镜能扫描到的范围越大，当然越受使用者的欢迎。但是如果增加扫描范围，聚焦光点变大，失真度也要加大。另外加大扫描范围，场镜焦距和工作距也要加大。工作距离的加长，必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比，这意味着加大扫描范围，聚焦光斑直径跟着加大，光斑聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的2次方成反比），不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜，或者备用几个不同扫描范围的场镜。

焦距：跟工作距离有一定关系，但是不等于工作距离。

聚焦光斑直径：对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统，聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。

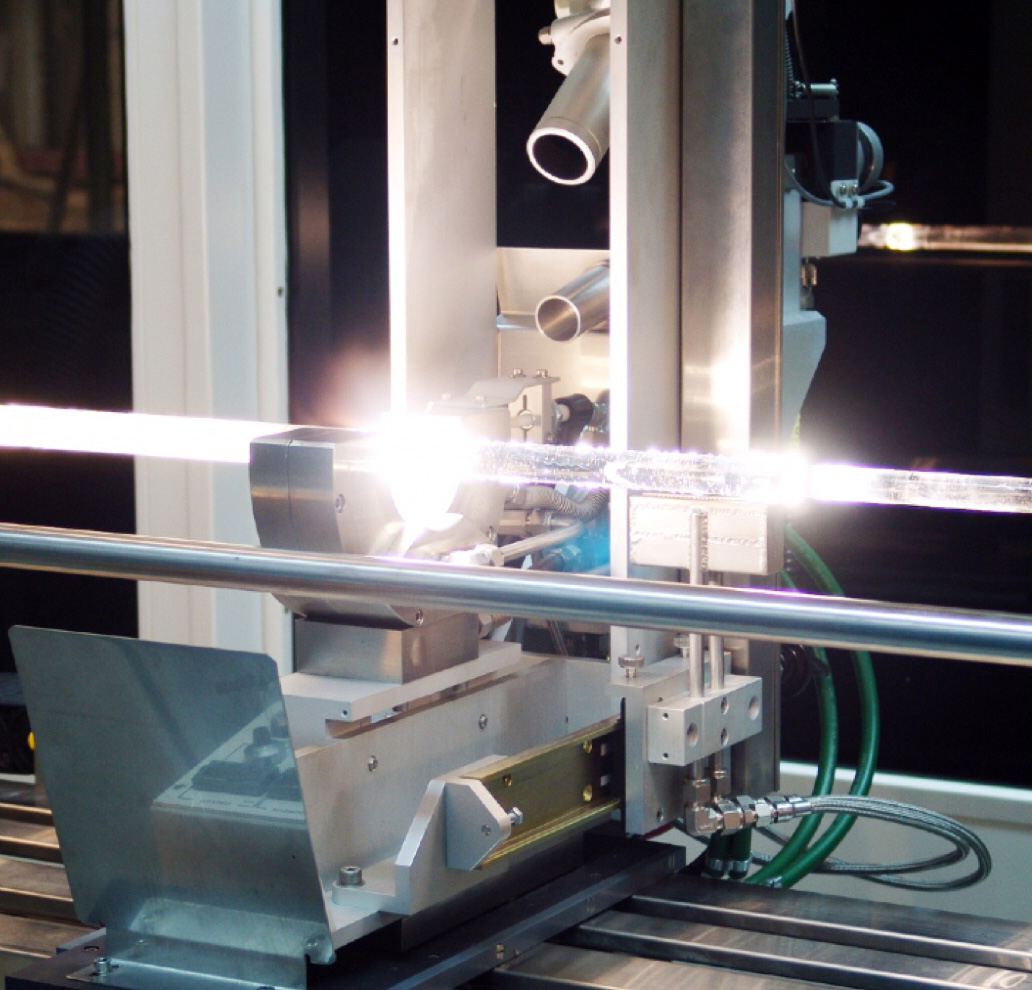

光纤焊接场镜：聚焦后的高能激光使工件熔化，在有需要焊接的零件之间形成特定的熔池对零件进行精准焊接，我们提供多种不种功率、入射光斑、工作范围的镜头，满足复杂的应用场景。同时消色差款镜头经过特殊设计和加工工艺，使激光波段915/1064nm和成像波段420-680nm的焦平面重合，从而实现全视场范围内的同轴监控和成像抓取。

场镜是把准直的激光束聚焦于一点，提高激光光束的能量密度，利用激光的高能量对材料进行各种切割、打标、焊接、清洗及表面处理等各种材料加工，同时当入射的激光光束方向改变时，场镜仍能保持相对尺寸与能量密度不变的光斑，使激光光束可以对不同材料位置的点进行加工。场镜与快速精确改变激光光束方向的振镜相组合，就可以实现对材料的高速精密的加工与处理。

光纤焊接场镜的作用：

（1）提高边缘光束入射到探测器的能力；

（2）在相同的主光学系统中，附加场镜将减少探测器的面积。如果使用同样的探测器的面积，可扩大视场，增加入射的通量；

（3）可让出像面位置放置调制盘，以解决无处放置调制器的问题；

（4）使探测器光敏面上的非均匀光照得以均匀化；

（5）当使用平像场镜时，可获得平场像面；

（6）在像差校正方面，可以补偿系统的场曲和畸变。
